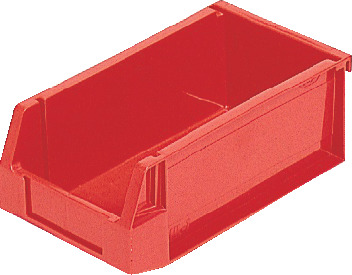

ハンガーラックコンテナ

サンコーのベタ目コンテナ「ハンガーラックコンテナ」の特徴をご紹介します。

コンテナの背面がフック形状となっており、専用のパネルスタンドに多数個を取りつければ、コンテナラックとなります。

シリーズの特長

1

スタッキング可能

単独でスタッキングが可能です。

2

専用ネームプレート(オプション)

コンテナ前面側にはネームプレートが装着できます(オプション)。

3

デバイダー(オプション)

デバイダー(中仕切)の装着が可能です(オプション)。
HL-10、20はタテ方向のデバイダーが装着可能です。

4

スタンド(オプション)

専用のスタンドを使用すれば目で見る商品管理ができ、垂直方向のスペースを使いますので、効率的な保管形態を生み出します(オプション)。
「S、Rタイプ」と「ST、RTタイプ」の2種類から選択できます。特に「ST、RTタイプ」はスタンド同士を連結できますので、スペースに合わせた配置ができます。

スタンド一覧

スタンドはパネルと支柱により構成されています。使用環境に応じて選択できるよう、片面固定式、両面固定式、片面キャスター付、両面キャスター付と多種類用意しています。

スタンド一覧(S,Rタイプ)
品番 品名 スタンド寸法
幅W×高さH
×奥行D
パネル寸法
幅W×高さH
許容荷重
(kg)
フック数
縦(A)×横(B)
片面固定方式
918260-01 スタンド
S910
1030×1130
×550mm
970×1040mm 200 19×12
918261-01 スタンド
S913
1030×1430
×550mm
970×1340mm 200 25×12
918262-01 スタンド
S916
1030×1730
×550mm
970×1640mm 200 31×12
両面固定方式
918260-02 スタンド
R910
1030×1130
×750mm
970×1040mm 300 19×12
918261-02 スタンド
R913
1030×1430
×750mm
970×1340mm 300 25×12
918262-02 スタンド
R916
1030×1730
×750mm
970×1640mm 300 31×12
片面キャスター付
918260-03 スタンド
S910C
1030×1235
×550mm
970×1040mm 200 19×12
918261-03 スタンド
S913C
1030×1535
×550mm
970×1340mm 200 25×12
両面キャスター付
918260-04 スタンド
R910C
1030×1235
×750mm
970×1040mm 200 19×12
918261-04 スタンド
R913C
1030×1535
×750mm
970×1340mm 200 25×12
スタンド一覧(ST,RTタイプ)
品番 品名 スタンド寸法
幅W×高さH×奥行D
パネル寸法
幅W×高さH
許容荷重
(kg)
フック数
片面固定方式
904105 スタンド
ST910
930×1200
×540mm
900×1050mm 300 27
904106 スタンド
ST913
930×1500
×540mm
900×1350mm 300 35
904107 スタンド
ST916
930×1800
×540mm
900×1650mm 300 43
両面固定方式
904205 スタンド
RT910
930×1200
×630mm
900×1050mm 500 27
904206 スタンド
RT913
930×1500
×630mm
970×1340mm 500 35
904207 スタンド
RT916
930×1800
×630mm
900×1650mm 500 43
品番 品名 台車セット時寸法
幅W×高さH×奥行D
許容荷重
(kg)
片面台車
904109 スタンド用台車(ST910) 930×1317×540mm 300
904119 スタンド用台車(ST913) 930×1617×540mm 300
両面台車
904209 スタンド用台車(RT910) 930×1317×630mm 300
904219 スタンド用台車(RT913) 930×1617×630mm 300

上記品番はスタート型の品番です

スタンドのコンテナ収納数

コンテナパネルへの取付数は次のように計算します。

取付総数=幅方向取付数(C)×縦方向フック数(A)/縦方向1コンテナ当たりのフック数(D)

コンテナ収納数
S・Rタイプ ST・RTタイプ
(kg)
品番 幅方向取付数
(C)
縦方向1コンテナ
当たりのフック数(D)
縦方向1コンテナ
当たりのフック数(D)
HL-1 8ケ(ST910) 2ケ 2ケ
HL-2 8ケ(ST910) 3ケ 4ケ
HL-5 8ケ(ST910) 3ケ 4ケ
HL-10 4ケ(ST910) 4ケ 5ケ
HL-20 2ケ(ST910) 4ケ 5ケ
